1.Introduzione ai condensatori con terminale a vite
I condensatori sono componenti fondamentali nei sistemi elettrici ed elettronici, progettati per immagazzinare e rilasciare energia elettrica secondo necessità. Vengono utilizzati in un'ampia gamma di applicazioni, dal filtraggio del rumore nei circuiti audio alla stabilizzazione della tensione negli alimentatori. Mantenendo temporaneamente la carica elettrica, i condensatori aiutano ad attenuare le fluttuazioni, a migliorare il fattore di potenza e a garantire il funzionamento affidabile dei componenti sensibili.
Tra le varie tipologie di condensatori disponibili, condensatori con terminale a vite si distinguono per le loro elevate prestazioni in applicazioni impegnative. Questi condensatori sono progettati con terminali filettati che consentono loro di essere fissati saldamente con viti o bulloni. Questo robusto metodo di connessione consente loro di gestire livelli di corrente più elevati e di funzionare in modo più affidabile in ambienti difficili rispetto ad altri tipi come i condensatori radiali o a scatto.
Ciò che rende unici i condensatori con terminale a vite non è solo la loro prestazione elettrica ma anche la loro durata meccanica. Il loro design garantisce connessioni forti e stabili, il che è fondamentale nei sistemi industriali e ad alta potenza dove vibrazioni, variazioni di temperatura e correnti elevate sono comuni.
Vantaggi dell'utilizzo di condensatori con terminale a vite
Gestione di correnti elevate: il design del terminale a vite consente dimensioni del conduttore più grandi e una resistenza di contatto inferiore, rendendo questi condensatori particolarmente adatti per applicazioni con elevata corrente di ripple e grandi esigenze di accumulo di energia.
Collegamenti meccanici sicuri: a differenza dei terminali a innesto o saldati, i terminali a vite forniscono una connessione più sicura e resistente alle vibrazioni, riducendo il rischio di guasti elettrici.
Facilità di installazione e manutenzione: questi condensatori sono facili da sostituire sul campo, il che li rende la scelta preferita per i sistemi in cui i tempi di inattività devono essere ridotti al minimo.
Supporto per valori di capacità e tensione maggiori: i condensatori con terminale a vite vengono generalmente utilizzati in applicazioni che richiedono valori di capacità e tensione elevati, che spesso vanno da centinaia a migliaia di microfarad e fino a diverse centinaia di volt.
Grazie a questi vantaggi, i condensatori con terminale a vite sono ampiamente utilizzati negli alimentatori industriali, negli inverter, nei gruppi di continuità (UPS) e in molte altre applicazioni elettroniche ad alta potenza. La loro affidabilità, facilità d'uso e prestazioni sotto stress li rendono indispensabili nella moderna ingegneria elettrica.
2.Tipi di condensatori con terminale a vite
I condensatori con terminale a vite sono disponibili in vari tipi, ciascuno su misura per specifiche esigenze elettriche e meccaniche. I due tipi più comuni sono i condensatori elettrolitici con terminale a vite in alluminio e i condensatori con terminale a vite a film. Entrambi sono ampiamente utilizzati nell'elettronica di potenza, ma differiscono in modo significativo per costruzione, prestazioni e idoneità all'applicazione.

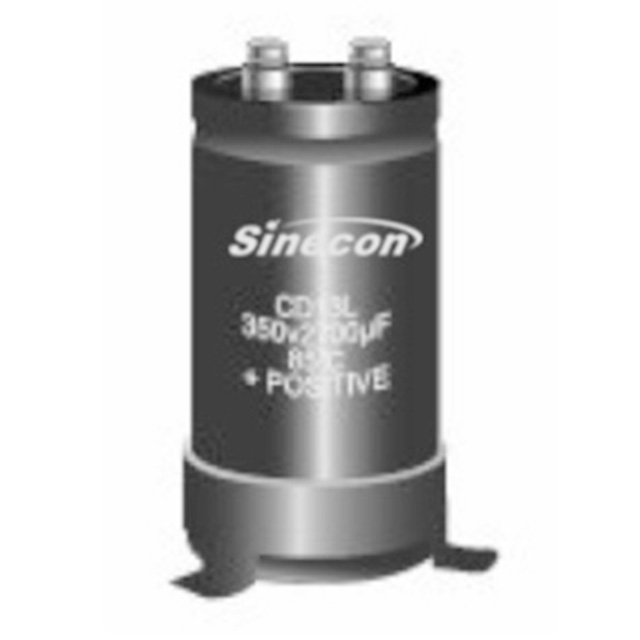

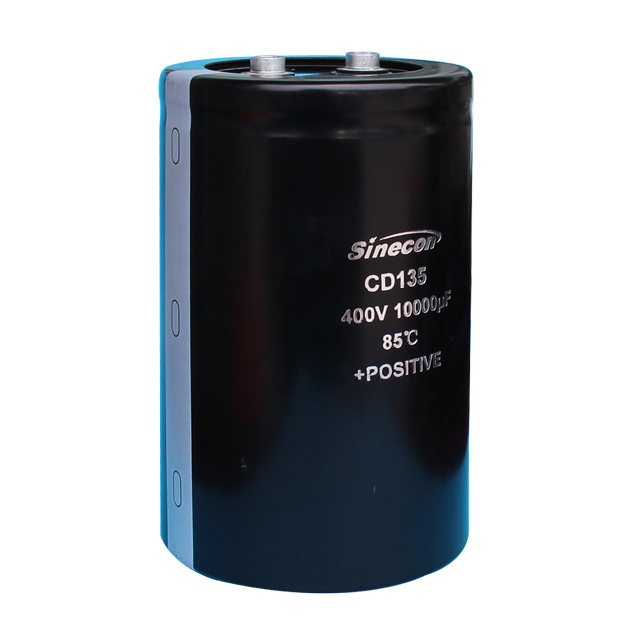

Condensatori elettrolitici con terminale a vite in alluminio
Costruzione e caratteristiche
I condensatori elettrolitici in alluminio utilizzano un anodo e un catodo in foglio di alluminio, separati da un elettrolita liquido o solido. Il dielettrico è formato da uno strato di ossido sull'anodo e l'elettrolita funge da mezzo conduttivo del catodo. Il gruppo è alloggiato in una scatola di alluminio sigillata con terminali a vite per il collegamento elettrico.
Questi condensatori sono polarizzati, ovvero devono essere installati nell'orientamento corretto rispetto alla polarità.
Vantaggi:
Elevati valori di capacità in dimensioni relativamente compatte
Soluzione economica per grandi stoccaggi di energia
Buona gestione della corrente ad alta ondulazione
Svantaggi:
Resistenza in serie equivalente (ESR) più elevata rispetto ai condensatori a film
Durata di vita più breve, in particolare a temperature elevate o sotto continua sollecitazione da ondulazione
Prestazioni e stabilità in frequenza limitate
Applicazioni tipiche:
Condensatori del collegamento CC negli inverter di potenza
Filtraggio dell'uscita negli alimentatori switching
Stoccaggio di energia in grandi quantità nei sistemi energetici industriali
Condensatori con terminale a vite a film
Costruzione e caratteristiche
I condensatori a film utilizzano un film plastico sottile come dielettrico, spesso polipropilene o poliestere, con strati metallizzati o elettrodi a foglio. Questi condensatori sono generalmente non polarizzati e sono disponibili in dimensioni fisiche maggiori rispetto alle loro controparti elettrolitiche.
Offrono ESR ed ESL estremamente bassi, rendendoli ideali per applicazioni ad alta frequenza e ad alta efficienza.
Vantaggi:
ESR molto basso e capacità di corrente di ripple elevata
Lunga durata con prestazioni elettriche stabili nel tempo
Eccellente stabilità termica e di tensione
Svantaggi:
Di dimensioni maggiori rispetto ai condensatori elettrolitici con tensione nominale simile
Costo generalmente più alto
Valori di capacità massima inferiori per un dato volume
Applicazioni tipiche:
Convertitori risonanti e circuiti snubber
Applicazioni a impulsi e a scarica
Circuiti di commutazione ad alta frequenza e banchi di filtri

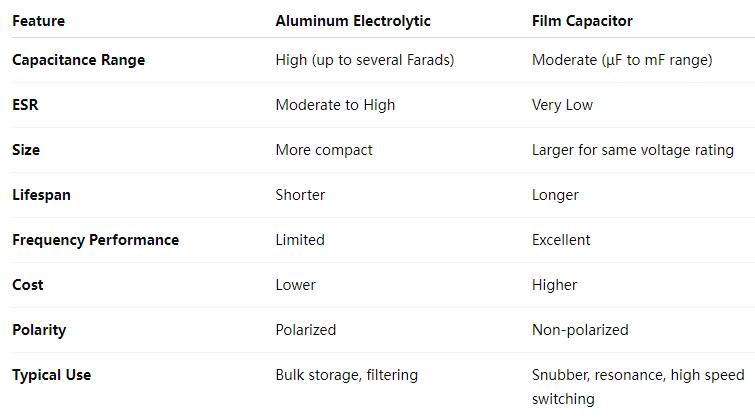

Confronto: condensatori elettrolitici in alluminio e condensatori a film
Ogni tipo ha i suoi punti di forza e i suoi limiti. I condensatori elettrolitici con terminale a vite in alluminio sono più adatti per applicazioni che richiedono elevata capacità a costi moderati, mentre i condensatori con terminale a vite a film eccellono in ambienti in cui bassa ESR, lunga durata e prestazioni ad alta frequenza sono fondamentali.
3.Parametri chiave e specifiche
Quando si seleziona un condensatore con terminale a vite per qualsiasi applicazione, è essenziale comprendere i principali parametri elettrici e fisici che ne determinano l'idoneità. Queste specifiche influenzano direttamente le prestazioni, l'affidabilità e la longevità del condensatore in varie condizioni operative.
Capacità e tolleranza
La capacità, misurata in microfarad (μF), rappresenta la quantità di carica elettrica che un condensatore può immagazzinare. I condensatori con terminale a vite vengono generalmente utilizzati in applicazioni che richiedono valori di capacità elevati, che spesso vanno da poche centinaia a diverse migliaia di microfarad.
La tolleranza indica quanto la capacità effettiva può variare rispetto al valore dichiarato. Le tolleranze tipiche vanno da ±10% a ±20% per i condensatori elettrolitici in alluminio, mentre i condensatori a film possono offrire tolleranze più strette a seconda dell'applicazione.
Valutazione della tensione
La tensione nominale specifica la tensione continua massima che può essere applicata al condensatore senza causare danni. I condensatori con terminale a vite hanno spesso valori di tensione compresi tra 50 V e 600 V CC o più, a seconda del tipo e della costruzione. Scegliere sempre un condensatore con una tensione nominale superiore alla tensione di picco prevista nell'applicazione per garantire sicurezza e longevità.
ESR (Resistenza in serie equivalente)
La resistenza in serie equivalente (ESR) è una misura della resistenza interna all'interno del condensatore. Sono preferiti valori ESR più bassi perché determinano una minore generazione di calore, una maggiore efficienza e una migliore gestione dei segnali ad alta frequenza o delle correnti di ondulazione.
I condensatori a film hanno in genere un ESR molto inferiore rispetto agli elettrolitici in alluminio, il che li rende adatti per applicazioni ad alta frequenza o con basse perdite. Tuttavia, molti moderni condensatori elettrolitici con terminale a vite sono progettati con caratteristiche ESR migliorate per soddisfare requisiti sempre più esigenti.
Corrente di ondulazione
La corrente di ondulazione è la componente CA della corrente che scorre attraverso un condensatore, solitamente sovrapposta alla tensione CC. Una corrente di ripple eccessiva può causare un riscaldamento interno e ridurre significativamente la durata di vita del condensatore.
I condensatori con terminale a vite sono progettati per gestire correnti di ripple elevate, il che li rende ideali per alimentatori, inverter e apparecchiature industriali. La corrente di ripple nominale viene generalmente specificata a una determinata frequenza e temperatura, entrambe le quali possono influire sulle prestazioni.
Intervallo di temperatura operativa
La temperatura gioca un ruolo fondamentale nelle prestazioni e nella durata dei condensatori. L'intervallo di temperatura operativa per i condensatori con terminale a vite varia solitamente da –40°C a 85°C o 105°C, con alcuni tipi di fascia alta classificati fino a 125°C.
Temperature più elevate accelerano l'evaporazione dell'elettrolita negli elettrolitici di alluminio, riducendo la capacità e aumentando la VES nel tempo. I condensatori a film, d'altro canto, mostrano generalmente una migliore stabilità termica e una maggiore durata a temperature elevate.
Durata e affidabilità
La durata prevista di un condensatore con terminale a vite è generalmente espressa in ore a una temperatura e corrente di ripple specificate, spesso da 2.000 a 10.000 ore a 85°C o 105°C. La durata raddoppia all'incirca ogni 10°C di diminuzione della temperatura operativa, quindi il funzionamento a temperature più basse può prolungare significativamente la durata.
L’affidabilità è influenzata anche dallo stress elettrico dell’applicazione, dai cicli termici e dalle condizioni ambientali. I condensatori a film tendono ad offrire longevità e affidabilità superiori, mentre gli elettrolitici in alluminio richiedono una considerazione più attenta delle condizioni operative per ottenere la durata di servizio desiderata.
4.Applicazioni di condensatori con terminale a vite
I condensatori con terminale a vite sono ampiamente utilizzati nei sistemi elettrici dove sono richieste corrente, tensione e stabilità meccanica elevate. Il loro design robusto e le caratteristiche elettriche superiori li rendono ideali per varie applicazioni industriali e commerciali. Di seguito sono riportati alcuni degli usi più comuni dei condensatori con terminale a vite:
Alimentatori
Sia negli alimentatori lineari che a commutazione, i condensatori con terminale a vite fungono da componenti chiave per l'accumulo e il filtraggio dell'energia. Aiutano ad attenuare le fluttuazioni di tensione e a ridurre l'ondulazione nelle uscite CC, garantendo un'erogazione di energia pulita e stabile. La loro elevata capacità e capacità di corrente di ondulazione li rendono adatti all'uso in sistemi di conversione di potenza su larga scala.
Invertitori
Gli inverter, che convertono la potenza CC in CA, si affidano a condensatori per stabilizzare il collegamento CC e gestire il flusso di energia durante la commutazione. I condensatori con terminale a vite vengono spesso utilizzati sul lato bus CC degli inverter per ridurre i picchi di tensione e assorbire correnti di ripple elevate. Ciò è particolarmente importante nei sistemi di energia rinnovabile, come gli inverter solari ed eolici, nonché gli azionamenti a motore.
Gruppi di continuità (UPS)
I condensatori con terminale a vite svolgono un ruolo fondamentale nei sistemi UPS immagazzinando energia e contribuendo a mantenere la stabilità della tensione durante le transizioni tra l'alimentazione di rete e la batteria di backup. La loro capacità di gestire correnti di ripple elevate e di fornire cicli di carica/scarica rapidi li rende ideali per bufferizzare l'energia durante le interruzioni a breve termine.
Convertitori di frequenza
I convertitori di frequenza vengono utilizzati per modificare la frequenza dell'alimentazione CA per apparecchiature specializzate o motori a velocità variabile. I condensatori in questi sistemi supportano la regolazione della tensione e il filtraggio delle armoniche. I condensatori con terminale a vite sono scelti per la loro durata e prestazioni costanti nonostante la commutazione ad alta frequenza e lo stress termico.
Attrezzature per saldatura
I condensatori nelle apparecchiature di saldatura devono essere in grado di gestire impulsi rapidi e ad alta energia. I condensatori con terminale a vite sono preferiti in questo campo grazie alla loro elevata sovracorrente nominale, alla lunga durata e alla capacità di gestire intense sollecitazioni termiche ed elettriche.
Elettronica industriale
Nell'automazione industriale, nella robotica e in altri dispositivi elettronici industriali, i condensatori con terminale a vite vengono utilizzati nei controller dei motori, nei convertitori di potenza e nei moduli di accumulo dell'energia. La loro affidabilità in condizioni di funzionamento continuo e la resistenza alle vibrazioni e agli ambienti difficili li rendono adatti a queste applicazioni.
Apparecchiature audio
I sistemi audio di fascia alta utilizzano spesso condensatori con terminale a vite negli amplificatori di potenza per mantenere costanti i binari di tensione e filtrare il rumore. I condensatori con terminale a vite a film, in particolare, sono apprezzati nelle applicazioni audio per la loro bassa ESR e la minima distorsione del segnale.
Applicazioni automobilistiche
I veicoli moderni, in particolare quelli elettrici e ibridi (EV e HEV), richiedono condensatori robusti nei sistemi elettronici di potenza come caricabatterie di bordo, convertitori DC-DC e controller di motori elettrici. I condensatori con terminale a vite sono scelti per la loro capacità di resistere alle alte temperature, alle vibrazioni e alle richieste di corrente tipiche degli ambienti automobilistici.
5.Selezione del condensatore con terminale a vite destro
La scelta del condensatore con terminale a vite appropriato è fondamentale per garantire l'affidabilità e le prestazioni di qualsiasi sistema elettronico di potenza. Poiché questi condensatori vengono spesso utilizzati in applicazioni impegnative, come inverter, apparecchiature industriali e alimentatori, la selezione del tipo sbagliato può portare a inefficienza, guasti prematuri o persino danni al sistema. Il processo di selezione dovrebbe essere guidato da un'attenta valutazione dei requisiti elettrici e ambientali dell'applicazione.
Considerazioni sui requisiti dell'applicazione
Esigenze di tensione e capacità
Il primo passo nella scelta del condensatore è identificare i requisiti di tensione e capacità del circuito. La tensione nominale del condensatore deve essere superiore alla tensione massima che subirà nell'applicazione, in genere almeno del 20–30% come margine di sicurezza. La capacità richiesta dipende dalla funzione del condensatore, che si tratti di livellamento, filtraggio o accumulo di energia.
Corrente di ondulazione and ESR Considerations
I condensatori con terminale a vite sono spesso soggetti a correnti di ripple significative, in particolare nelle applicazioni di conversione di potenza e di azionamento di motori. Pertanto, è essenziale controllare la corrente di ondulazione nominale del condensatore per assicurarsi che possa gestire i livelli previsti senza un riscaldamento eccessivo.
Altrettanto importante è la resistenza in serie equivalente (ESR). Una ESR inferiore si traduce in una minore perdita di potenza e generazione di calore. I condensatori elettrolitici in alluminio hanno generalmente una ESR più elevata rispetto ai condensatori a film, ma la scelta di una variante a bassa ESR può migliorare l'efficienza e la stabilità termica.
Requisiti di temperatura
I condensatori devono funzionare in modo affidabile entro la temperatura ambiente e interna del sistema. Se l'applicazione prevede temperature elevate (ad esempio all'interno di un alimentatore sigillato o di un vano motore), il condensatore deve essere classificato di conseguenza. Molti condensatori con terminale a vite sono classificati per temperature fino a 85°C o 105°C, con alcuni modelli specializzati che gestiscono 125°C o più.
Dimensioni e montaggio
Sebbene le prestazioni elettriche siano fondamentali, le considerazioni meccaniche non dovrebbero essere trascurate. I condensatori con terminale a vite sono disponibili in contenitori di varie dimensioni e configurazioni terminali. Assicurarsi che il componente selezionato sia adatto allo spazio disponibile e all'hardware di montaggio. Un corretto montaggio è essenziale per evitare sollecitazioni sui terminali e garantire una buona dissipazione termica.
Per ambienti soggetti a vibrazioni o stress meccanici elevati, potrebbero essere necessarie staffe o morsetti di montaggio aggiuntivi per fissare il condensatore e prevenire l'affaticamento dei terminali.
Aspettative di durata della vita
La durata prevista di un condensatore è solitamente espressa in ore a una temperatura e una corrente di ondulazione specifiche. Ad esempio, una valutazione tipica potrebbe essere “2.000 ore a 105°C”. Tuttavia, la durata dei condensatori raddoppia all'incirca per ogni diminuzione di 10°C della temperatura, quindi in ambienti più freddi la durata effettiva può essere molto più lunga.
Selezionare un condensatore con una durata nominale che corrisponda o superi la durata operativa prevista del dispositivo. Per i sistemi critici o le applicazioni a servizio continuo, è consigliabile sovraspecificare la durata per garantire l'affidabilità a lungo termine.
Considerazioni sui costi
Sebbene il costo sia sempre un fattore, dovrebbe essere valutato rispetto a prestazioni, affidabilità e costo totale di proprietà. I condensatori con terminale a vite a film, ad esempio, sono più costosi degli elettrolitici in alluminio ma possono offrire una durata più lunga, una ESR inferiore e migliori prestazioni termiche, riducendo i costi di manutenzione e di inattività nel corso della vita del sistema.
Evitare di selezionare il componente più economico che soddisfi i requisiti minimi. Concentratevi invece sul valore a lungo termine, soprattutto nei sistemi mission-critical o ad alte prestazioni.
6. Tendenze future nei condensatori con terminali a vite
Poiché le esigenze della moderna elettronica di potenza continuano ad evolversi, anche i condensatori con terminale a vite stanno subendo progressi significativi. Ingegneri e produttori stanno spingendo oltre i limiti delle prestazioni, dell'affidabilità e dell'efficienza della progettazione per soddisfare i requisiti dei sistemi di prossima generazione. Ecco alcune delle tendenze più importanti che plasmano il futuro dei condensatori con terminale a vite:
- Progressi nei materiali e nella tecnologia
Le innovazioni nei materiali dielettrici, negli elettroliti e nei metodi di costruzione interna stanno migliorando le caratteristiche prestazionali dei condensatori con terminale a vite. Per i condensatori elettrolitici in alluminio, gli sviluppi nella chimica degli elettroliti e nei fogli degli elettrodi hanno portato a una minore resistenza serie equivalente (ESR) e a una migliore stabilità termica.
I condensatori a film, d'altro canto, stanno beneficiando di film polimerici migliorati e di tecniche di metallizzazione che ne aumentano le capacità di resistenza alla tensione e ne aumentano la durata. Questi miglioramenti dei materiali si traducono direttamente in una maggiore affidabilità e migliori prestazioni in applicazioni impegnative come i propulsori di veicoli elettrici (EV) e le trasmissioni industriali ad alta efficienza.
- Miniaturizzazione e aumento della densità di potenza
Una delle tendenze principali di tutti i componenti elettronici è la miniaturizzazione e i condensatori con terminale a vite non fanno eccezione. Gli ingegneri stanno lavorando per racchiudere più capacità e capacità di gestione della tensione in contenitori più piccoli e compatti. Ciò è particolarmente importante per le applicazioni in cui lo spazio è limitato ma le prestazioni non possono essere compromesse, come i sistemi aerospaziali, gli inverter per energie rinnovabili e le apparecchiature industriali portatili.
Attraverso una migliore architettura interna e l’ottimizzazione dei materiali, i produttori stanno ora producendo condensatori con terminale a vite con una maggiore densità di energia, consentendo ai sistemi di essere più piccoli, più leggeri e più efficienti.
- Temperature nominali più elevate
I moderni sistemi elettronici operano sempre più in ambienti difficili, sia sotto il cofano di un veicolo ibrido, vicino a macchinari industriali o all’interno di sistemi elettronici di potenza chiusi. Per affrontare queste sfide, i nuovi condensatori con terminale a vite vengono progettati per tollerare temperature operative più elevate, spesso superiori a 105°C o addirittura 125°C.
La tolleranza alle alte temperature migliora l'affidabilità e prolunga la durata, soprattutto in ambienti termicamente difficili. Questa tendenza è particolarmente significativa in settori come l’energia rinnovabile, l’elettrificazione automobilistica e i sistemi di potenza computazionale ad alte prestazioni.
7.Conclusione
I condensatori con terminale a vite svolgono un ruolo fondamentale nella moderna elettronica di potenza, offrendo una combinazione di elevata capacità, struttura robusta e prestazioni elettriche affidabili. Il design del terminale filettato fornisce connessioni sicure in grado di gestire elevate correnti di ripple e stress meccanici, rendendoli ideali per applicazioni industriali e commerciali esigenti.
In questo articolo abbiamo esplorato gli aspetti fondamentali dei condensatori con terminale a vite, inclusa la loro struttura unica, i diversi tipi (elettrolitici in alluminio e a film) e i parametri chiave che ne definiscono le prestazioni. Abbiamo anche esaminato il loro uso diffuso in sistemi quali alimentatori, unità UPS, inverter e persino dispositivi elettronici audio e automobilistici.
Quando si seleziona un condensatore con terminale a vite, gli ingegneri devono considerare fattori quali capacità, tensione nominale, ESR, corrente di ondulazione, temperatura operativa e durata per garantire la compatibilità con la loro applicazione. Con la continua evoluzione dell'elettronica di potenza, anche questi condensatori stanno facendo progressi, beneficiando delle innovazioni nei materiali, nella miniaturizzazione e nelle prestazioni termiche.
In un mondo in cui efficienza, affidabilità e longevità sono fondamentali, i condensatori con terminale a vite rimangono una pietra angolare della progettazione di circuiti ad alta potenza. Sia che vengano utilizzati in sistemi industriali pesanti o nell'elettronica di precisione, forniscono le prestazioni e la durata necessarie per mantenere i sistemi senza intoppi.
